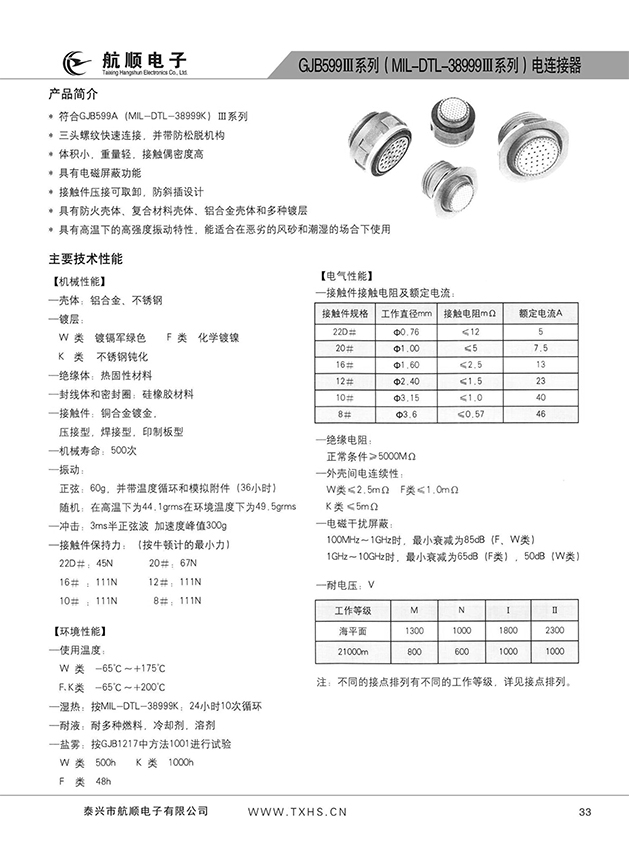

* 符合GJB599A（MIL-DTL-38999K）Ⅲ系列
* 三頭螺紋快速連接，并帶防松脫機構
* 體積小，重量輕，接觸偶密度高
* 具有電磁屏蔽功能
* 接觸件壓接可取卸，防斜插設計
* 具有防火殼體、復合材料殼體、鋁合金殼體和多種鍍層
* 具有高溫下的高強度振動特性，能適合在惡劣的風砂和潮濕的場合下使用
主要技術性能
【機械性能】
—?dú)んw：復合材料（重量較鋁合金殼體的輕30%）
—鍍層：
J 鍍鎘軍綠色 M 化學鍍鎳
—絕緣體：熱固性材料
—封線體和密封圈：硅橡膠材料
—接觸件：銅合金鍍金，
—機械壽命：1500次
—振動：
正弦：60g，并帶溫度循環和模擬附件（36小時）
隨機：在高溫下為44.1grms在環境溫度下為49.5grms
—沖擊：3ms半正弦波 加速度峰值300g
—接觸件保持力：（按牛頓計的最小力）
22D#：45N 20#：67N
16# ：111N 12#：111N
10# ：111N 8#：111N
【環境性能】
—溫度范圍：
J 類 -65℃～+175℃
M類 -65℃～+200℃
—鹽霧：2000h
—密封：插配連接器符合MIL-DTL-38999K低氣壓浸漬的要求
—濕熱：按MIL-DTL-38999K：24小時10次循環
—耐液：耐多種燃料，冷卻劑，溶劑
【電氣性能】

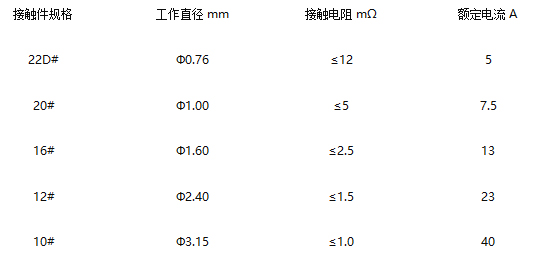

—接觸件接觸電阻及額定電流：
—絕緣電阻：
正常條件≥5000MΩ
—外殼間電連續性：
J類≤3mΩ M類≤3mΩ
—電磁干擾屏蔽：
100MHz～1GHz時，最小衰減為85dB（J、M類）
1GHz～10GHz時，最小衰減為65dB（M類） 50dB（J類）

|
